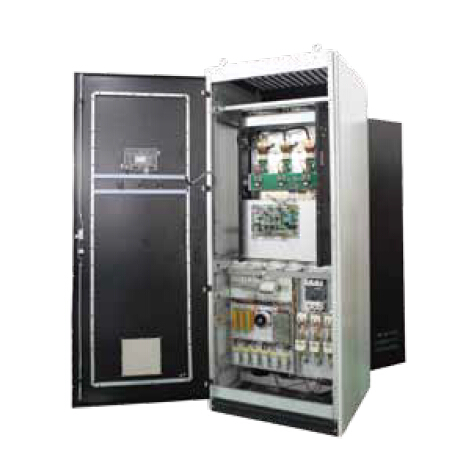

静止型低压动态无功发生器（Low-VoltageStatic Var Generator 简称LSVG），是属于柔性交流输电系统（FACTS）的重要装置，是动态无功补偿领域技术应用中一个代表，是目前比较先进的动态无功补偿技术。LSVG在响应速度、稳定系统电压、降低系统损耗、提高瞬变电压极限、降低谐波等多方面具有更加优越的性能。

►IGBT阀

    每相IGBT阀由若干个IGBT功率单元串联组成，模块化设计和组装，输出谐波少，开关器件利用率高。每个功率单元由IGBT元件、直流支撑电容、电容缓冲器模块、散热器、功率驱动板、旁路设备等组成。选用进口高质量IGBT模块，设计时留有充足的裕量以提高其可靠性和安全性。

►功率单元

    功率单元散热可提供强迫风冷、热管自冷或密封式循环水冷。

►直流支撑电容

    直流电容选用进口产品，供应商具有多年专业生产各类电容器历史。电容具有高额定工作电压和工作电流，低电感量以减少IGBT关断时产生的过电压，高温时工作性能优良。

►连接电抗器

    SVG通过电抗器与电网并联，电抗器通常选用空心或铁芯电抗器将SVG和电网连接起，实现能量的缓冲,减少SVG输出电流中的开关纹波，降低共模干扰。电抗器经过特殊设计，噪音小，体积小，重量轻，无需专门的散热装置，可满足额定功率长时间运行。

►全数字智能控制系统

    SVG二次控制及保护系统由控制柜和综合保护柜组成。为方便运行人员，配备了远程工作站，所有信息通过光纤方式与就地控制系统联接。控制柜由调节单元、监控单元、触摸屏等设备组成，所有单元均为全数字化智能单元。内部通讯采用了分层分布式结构。调节单元采用高速DSP和大规模FPGA为核心的控制板，实现快速无功调节控制算法。监控单元采用高可靠的嵌入式系统，负责对SVG一、二次设备进行全面的监控和保护。控制系统与阀的连接采用光纤方式，可有效隔离高低电位，减小阀对控制系统产生的传导性干扰。

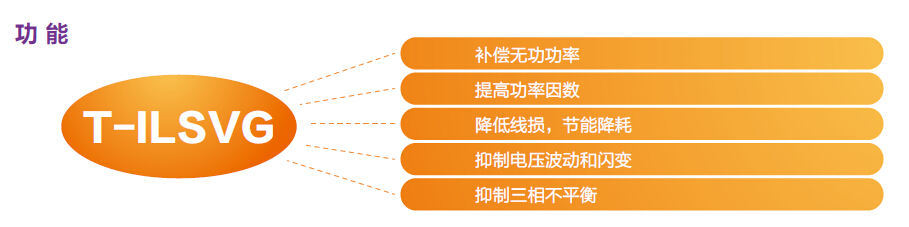

T-ISVG技术特点

♦ 响应迅速（<10ms）

♦ 可靠安全，维护管理简单

♦ 启动冲击小，谐波含量很低

♦ 占地面积减小

♦ 功率损耗低，节电效果明显

♦ 超强的补偿能力，不依赖于系统电压

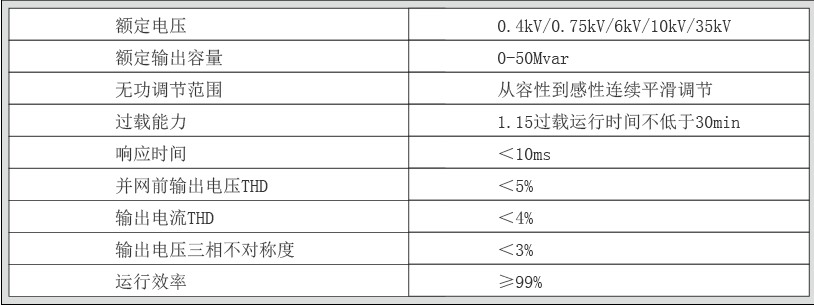

主要技术参数

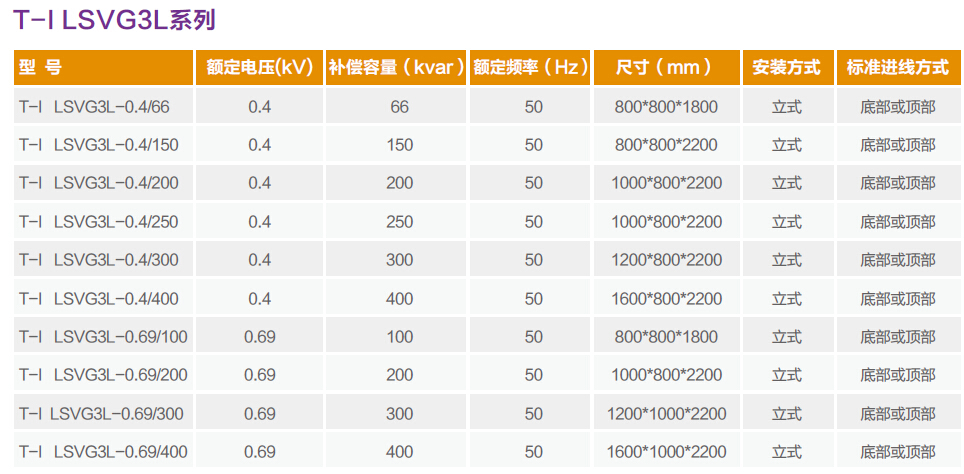

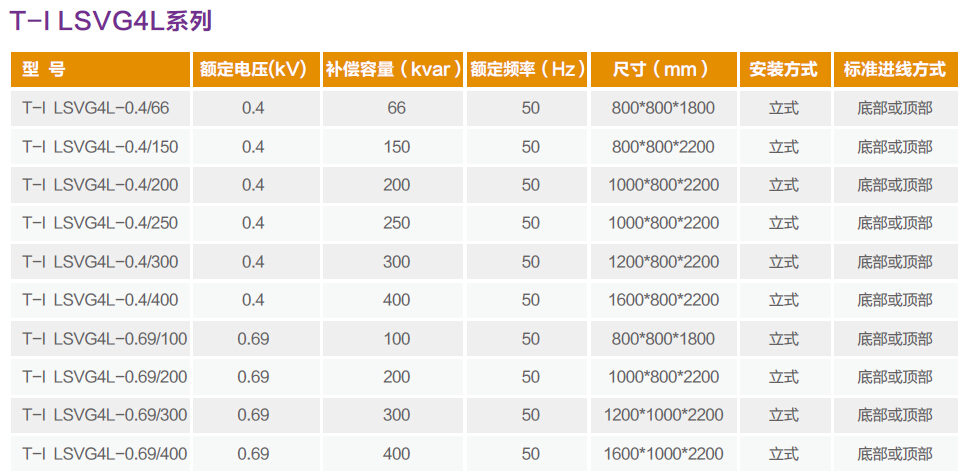

选型列表
