高压并联电容器装置
用途
高压并联电容器装置是由高压并联电容器、放电线圈、避雷器、隔离开关、电抗器等配套设备按一定的电气原理连接在一起，适用于工频系统中，用以提高功率因数、降低线路损耗、改善电网质量、增加变压器或线路带负载能力。
使用环境
● 安装地点：海拔高度≤1000M（可根据用户要求特殊设计）；
● 环境温度：-40℃~+45℃（可根据用户要求特殊设计）；
● 安装运行地点应无有害气体或蒸汽，无剧烈机械震动，无导电性或爆炸性尘埃；
● 装置耐地震能力：安装运行地区的装置耐地震能力地震烈度不超过9度。

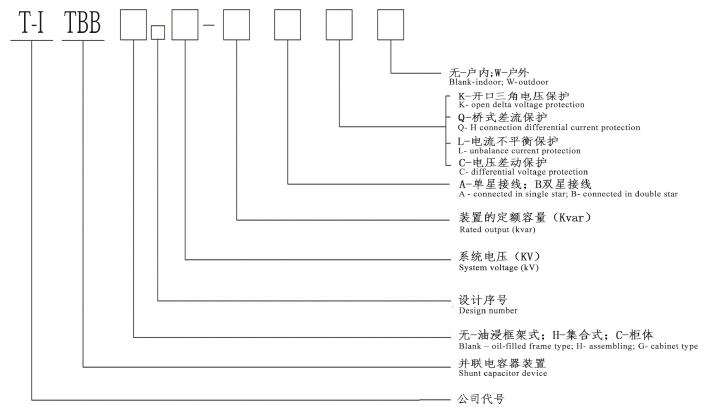

型号说明
总体结构
► 装置由高压并联电容器、串联电抗器、氧化锌避雷器、放电线圈、电流互感器、接地道闸、支柱绝缘子、连接母线、钢结构等组成；
● 串联电抗器串联在电容器组回路中，主要用于抑制高次谐波和限制合闸涌流，电抗率是串联电抗器的重要参数，电抗率小于直接影响着它的作用，如：用于抑制5次及以上谐波时，电抗器可按4.5%~6%配置，用于抑制3次及以上谐波时，电抗器可按12%~13%配置，仅用于抑制合闸涌流时，电抗器可按0.1%~1%配置；
● 常用的电抗器有干式空心电抗器、干式铁心电抗器、油浸电抗器等，由于干式空心电抗器四周易产生电磁干扰，因此四周有电子设备的变电站（如主控室在装置楼上）应选用干式铁心电抗器，干式铁心电抗器适用于户内，干式空心电抗器户内、户外均可使用；
● 无间隙氧化锌避雷器采用相对地接线方式，以限制投切电容器组所引起的操作过电压，如用户有特殊要求，可以满足用户接线方式。
● 放电线圈并接于电容器的两端，二者承受相同的工作电压和同样的运行工况，所以放电线圈的额定端电压应于电容器组的额定电压配合，放电容量应大于等于所并联的电容器的额定容量，当电容器组断开电源时，能将电容器两端剩余电压在5秒钟内降至50V一下；
● 采用原件内熔丝保护的装置当电容器单元内部元件击穿后，内熔丝能瞬间将故障元件可靠隔离，从而使电容器单元可靠运行，采用外熔断器保护装置，当电容器内部部分串联段击穿时，熔断器运作，将故障电容器单元可断开，有效的防止故障扩大，熔点器采用喷逐式，额定电压不低于被保护的单台电容器的额定电压，熔丝额定电流按电容器单元的额定电流的1.5倍选择，集合式电容器装置无外熔断器保护；
● 装置可配自动透切只能智能控制器，按照负荷的电压、电流、无功功率等进行自动调节，可实现快速跟踪、实时显示系统的功率因数、母线电压及保护动作信号兵具有自动、手动及通讯功能；
● 装置采用热浸塑围栏或塑钢围栏，美观且防腐性能好
主要技术参数
► 额定电压：6KV~110KV；
► 额定容量：150~350000kvar
► 额定频率：50Hz
► 允许电容偏差：电容器组允许的电容偏差为装置额定电容的0~+5%
► 三相电容器组的任何两线路段子之间，其电容的最大与最小值之比不超过1.02；电容器组各串联段的最大与最小电容之比不超过1.02（可根据用户特殊要求生产精度更高、电容偏差更小的产品）
► 过负荷能力
● 稳态过电压：电容器装置允许在1.1Un工频稳态过电压下长期运行（每2.4h中30min）
● 稳态过电流：电容器允许在由于电压升高及高次谐波造成的有效值为1.3In的稳态过电流下运行
► 电容器装置故障保护可根据接线方式采用内熔丝、外熔断器、继电保护的合理配合，继电保护可以采用开口三角不平衡电压保护、相电压差动保护、桥式差电流保护及双星不平衡保护。
► 装置执行标准：
● DL/T604《高压并联电容器装置订货技术条件》
● GB50227《并联电容器装置设计规范》
高压滤波电容器装置
用途
高压滤波电容器装置是由滤波电抗器、滤波电容器、滤波电阻器等电器件组成，并联于工频三相电网中，为某高次谐波提供低阻通道，以达到滤除谐波电流、降低公共点电压畸变、补偿电网无功、提高系统功率因数的目的。
使用环境
● 安装地点：户内，户外；
海拔高度：≤1000m（可根据用户要求设计高海拔产品）
● 环境温度：-40℃~+45℃（可根据用户要求特殊设计）；
● 安装运行地点应无有害气体或蒸汽，无剧烈机械震动，无导电性或爆炸性尘埃；
● 装置耐地震能力：安装运行地区的地震烈度不超过9度。

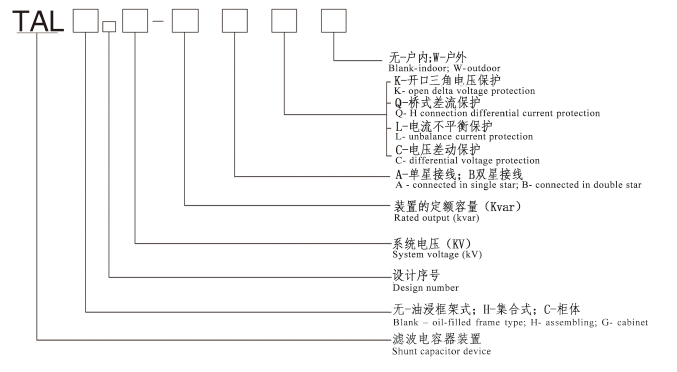

型号说明
总体结构
► 装置由隔离开关（接地开关）、氧化锌避雷器、放电线圈、干式空心滤波电抗器、高压滤波电容器、电流互感器、熔断器和母线等组成；
● 滤波成套装置可单星或双星接线，按调谐次数常规分为3次、5次、7次、11次及高通滤波之路，装置所包含的调谐次数及滤波支路数主要是根据用户谐波源状况而设计；
● 电抗器安装方式采用三相瓶装时，可采用“一”字排列或“品”字排列，空心电抗器由于互感器影响较大，因而在安装时必须保证一定的防磁距离；
● 电容器单元安装为卧式安装，根据用户及场地需要，可做各种结构的滤波成套装置，具有安装维护方便，占地面积小，布局合理等特点；
● 无间隙氧化锌避雷器通常采用相对接线方式，以限制投切电容器组所引起的操作过电压，如用户有特殊要求，可以满足用户接线方式；
● 放电线圈并接于电容器的两端，二者承受相同的工作电压和同样的运行工况，所以放电线圈的额定端电压应与电容器组的额定电压配合，放电容量应大于等于所并联的电容器的额定容量，当电容器组断开电源时，能将电容器两端剩余电压在5秒钟内降至50KV一下；
● 采用元件内熔丝保护的装置当电容器单元内部元件击穿后，内熔丝能瞬间将故障元件可靠隔离，从而使电容器单元可靠运行，采用外熔断器保护的装置，当电容器内部部分串联段击穿时，熔断器动作，将故障电容器单元可断开，有效地防止故障扩大，熔点器采用喷逐式，额定电压不低于被保护的单台电容器的额定电压，熔丝额定电流按电容器单元的额定电流的1.5倍选择；
主要技术参数
► 额定电压：6KV~110KV；
► 额定容量：150~350000kvar
► 额定频率：50Hz
► 谐波频率：根据用户电网情况而定
► 允许电容偏差：电容器组允许的电容偏差为装置额定电容的0~+5%
► 三相电容器组的任何两线路段子之间，其电容的最大与最小值之比不超过1.02；电容器组各串联段的最大与最小电容之比不超过1.02（可根据用户特殊要求生产精度更高、电容偏差更小的产品）
► 过负荷能力
● 稳态过电压：电容器装置允许在1.1Un工频稳态过电压下长期运行（每2.4h中30min）
● 稳态过电流：电容器允许在由于电压升高及高次谐波造成的有效值为1.3In的稳态过电流下运行
► 电容器装置故障保护可根据接线方式采用内熔丝、外熔断器、继电保护的合理配合，继电保护可以采用开口三角不平衡电压保护、相电压差动保护、桥式差电流保护及双星不平衡保护。
► 装置执行标准：
● GB/T14549《电能质量公用电网谐波》
● GB50227《并联电容器装置设计规范》
